En Ecuador, la calibración eléctrica es el procedimiento metrológico que determina el error de indicación de instrumentos de tensión, corriente y resistencia (y funciones asociadas), por comparación con patrones trazables al Sistema Internacional de Unidades (SI). En esta guía, ELICROM -laboratorio de metrología con acreditación ISO/IEC 17025 y sede en Guayaquil- presenta un marco técnico verificable sobre la calibración de amperímetros, multímetros y calibradores de procesos: definiciones, magnitudes, metodología y el alcance acreditado vigente en Guayaquil (actualizado 16 de enero de 2026).

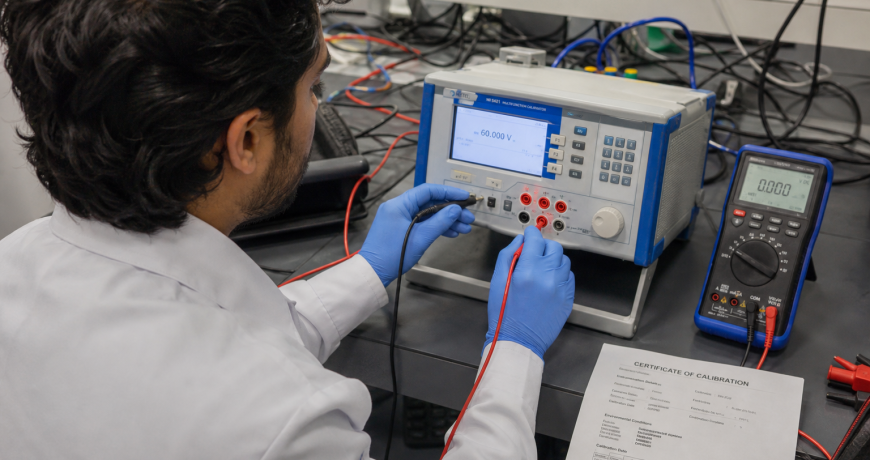

Calibración eléctrica con calibrador multiproducto – ELICROM, Guayaquil.
¿Qué es la calibración eléctrica?
Según el Vocabulario Internacional de Metrología (VIM, JCGM 200:2012), la calibración establece la relación entre los valores indicados por un instrumento y los valores de referencia con su incertidumbre asociada. En un multímetro, amperímetro o calibrador de procesos, calibrar significa cuantificar la desviación de la indicación eléctrica (tensión, corriente, resistencia y funciones simuladas) respecto a un patrón, en los puntos acordados del intervalo de trabajo. El certificado no «ajusta» el equipo: documenta el error y la incertidumbre para aplicar correcciones o evaluar conformidad en auditorías y mantenimiento eléctrico.
📋 Definición operativa ELICROM: calibración eléctrica = determinación documentada del error de indicación en las funciones eléctricas acordadas, con incertidumbre expandida según GUM (JCGM 100:2008), por comparación con calibrador multiproducto / multímetro de precisión trazable al SI.

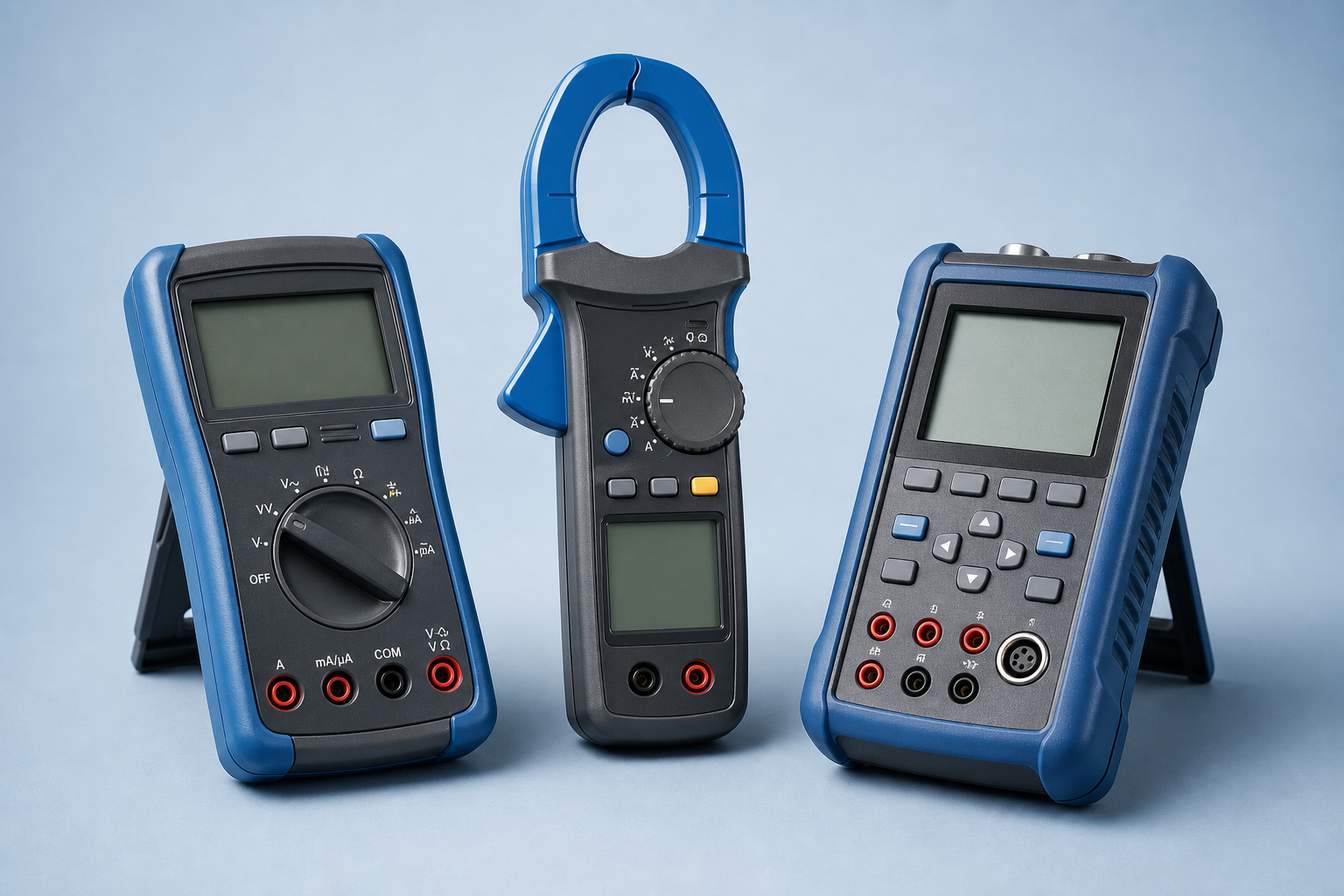

Instrumentos cubiertos en esta guía (Guayaquil)
| Equipo | Funciones típicas | Uso típico en Ecuador |
|---|---|---|
| Amperímetros | Corriente DC/AC (incl. pinzas, según alcance) | Mantenimiento eléctrico, paneles, industria y laboratorio |
| Multímetros | Tensión, corriente, resistencia y funciones asociadas | Diagnóstico eléctrico, instrumentación y QA/QC |
| Calibradores de procesos | Generación/medida de señales eléctricas de proceso | Loops 4-20 mA, sensores y controladores |
Nota Guayaquil: confirme funciones y rangos (generar/medir, pinzas, simulación de termocuplas) contra la matriz vigente antes de cotizar. No reutilice CMC de otras sedes de la red ELICROM.
Marco normativo aplicable
| Norma / Documento | Aplicación |
|---|---|
| ISO/IEC 17025:2017 | Competencia de laboratorios de calibración acreditados |
| EURAMET / buenas prácticas eléctricas | Buenas prácticas de calibración eléctrica y expresión de la incertidumbre |
| EA-4/02 M:2022 | Expresión de la incertidumbre de medición en calibración |
| JCGM 100:2008 (GUM) | Evaluación y expresión de la incertidumbre de medición |
Magnitudes eléctricas
Las magnitudes principales incluyen tensión DC/AC, corriente DC/AC, resistencia y, cuando aplica, simulación eléctrica de termocuplas. Los resultados se expresan como error de indicación e incertidumbre expandida (k = 2, ~95 %) en cada punto o tramo publicado en la tabla de alcance.
Metodología de calibración en ELICROM
ELICROM aplica comparación directa con calibrador multiproducto y/o multímetro de referencia: inspección visual y verificación funcional; selección de puntos y funciones (generar/medir); estabilización térmica del equipo; adquisición de indicaciones; cálculo de error e incertidumbre según GUM. Los certificados emitidos en Guayaquil mantienen el prefijo CTE-XXXX.
*Amperímetros · *Multímetros · *Calibradores de procesos – ELICROM (Guayaquil).
Alcance acreditado ISO/IEC 17025 – Guayaquil (Ecuador)
La tabla integra el alcance acreditado ISO/IEC 17025 del laboratorio de Guayaquil para la disciplina eléctrica (actualizado 16 de enero de 2026). Fuente: organismo acreditador – sede Ecuador. Los equipos de esta guía son los tres indicados en la columna izquierda; parámetros, rangos, CMC y comentarios corresponden a la matriz ELISA vigente.
| Equipos cubiertos | Acreditación | Parámetro | Rango | CMC | Comentarios |
|---|---|---|---|---|---|
| *Amperímetros *Multímetros *Calibradores de procesos | Calibración Acreditada ISO/IEC 17025 | DC Voltage – Generate | (0 to 200) mV (0.2 to 2) V (2 to 20) V (20 to 200) V (200 to 1000) V | 4.2 µV + 34 µV/V 9.3 µV + 34 µV/V 4.1 µV + 31 µV/V 0.83 mV + 35 µV/V 9.0 mV + 32 µV/V | Multiproduct calibrator |
| DC Current – Generate | (0 to 200) µA (0.2 to 2) mA (2 to 20) mA (20 to 200) mA (0.2 to 2) A (2 to 20)A | 35 nA + 0.12 nA/µA 45 nA + 97 nA/mA 0.19 µA + 92 nA/mA -5.2 µA + 0.28 µA/mA 39 µA + 0.24 mA/A 0.23 mA + 0.53 mA/A | Multiproduct calibrator | ||
| Resistance (2 Wire) – Generate | 0 Ω 0.1 Ω 1 Ω 10 Ω 100 Ω 1 kΩ 10 kΩ 100 kΩ 1 MΩ 10 MΩ 100 MΩ 1000 MΩ | 5.8 mΩ 5.9 mΩ 6.0 mΩ 7.0 mΩ 12 mΩ 0.094 Ω 0.94 Ω 9.4 Ω 0.16 kΩ 4.5 kΩ 0.58 MΩ 12 MΩ | Multiproduct calibrator | ||
| AC Voltage – Generate (0 to 200) mV (0.2 to 2) V (2 to 20) V (20 to 200) V (200 to 1000) V | 56 Hz 1 kHz 56 Hz 1 kHz 56 Hz 1 kHz 56 Hz 1 kHz 56 Hz 1 kHz | 25 µV + 0.47 mV/V 43 µV + 1.0 mV/V 0.12 mV + 0.44 mV/V 0.16 mV + 1.0 mV/V 1.1 mV + 0.41 mV/V 1.5 µV + 0.82 mV/V 9.5 mV + 0.45 mV/V 47 mV + 1.0 mV/V 82 mV + 0.48 mV/V 0.46 V + 1.8 mV/V | Multiproduct calibrator | ||
| AC Current – Generate (0.2 to 2) mA (2 to 20 ) mA (20 to 200) mA (0.2 to 2) A (2 to 20) A | 40 Hz 56 Hz 40 Hz 56 Hz 40 Hz 56 Hz 40 Hz 56 Hz 40 Hz 56 Hz | 0.64 µA + 2.3 µA/mA 0.46 µA + 0.72 µA/mA 5.3 µA + 2.3 µA/mA 47 µA + 0.67 µA/mA 53 µA + 2.3 µA/mA 46 µA + 0.72 µA/mA 0.52 mA + 2.4 mA/A 0.44 mA + 1.1 mA/A 5.1 mA + 2.4 mA/A 0.78 mA + 1.9 mA/A | Multiproduct calibrator | ||
| DC Voltage – Measure | (0 to 100) mV (0.1 to 1) V (1 to 10) V (10 to 100) V (100 to 1000) V | 1.4 µV + 15 µV/V 1.9 µV + 8.9 µV/V 8.2 µV + 9.2 µV/V 78 µV + 14 µV/V 1.1 mV + 0.015 mV/V | Precision Multimeter | ||
| DC Current – Measure | (0 to 100) µA (0.1 to 1) mA (1 to 10) mA (10 to 100) mA (0.1 to 1) A (1 to 10) A (10 to 30) A | 0.55 nA + 0.017 nA/µA 4.5 nA + 0.017 µA/mA 45 nA + 0.021 µA/mA 0.63 µA + 0.059 µA/mA 15 µA + 0.29 mA/A 0.39 mA + 0.69 mA/A 4.9 mA + 0.94 mA/A | Precision Multimeter | ||
| Resistance (2 Wire) – Measure | 100kΩ 1MΩ 10 MΩ | 2.7 Ω 23 Ω 390 Ω | Precision multimeter | ||
| Resistance (4 Wire) – Measure | 1 Ω 10 Ω 100 Ω 1 kΩ 10 kΩ 100 kΩ | 35 µΩ 0.22 mΩ 1.7 mΩ 16 mΩ 0.18 Ω 2.7 Ω | Precision multimeter | ||
| AC voltage – Measure (0 to 100) mV (0.1 to 1) V (1 to 10) V (10 to 100) V (100 to 1000) V | 40 Hz to 20 kHz | 15 µV + 0.36 mV/V 71 µV + 0.31 mV/V 720 µV + 0.29 mV/V 9.5 mV + 0.40 mV/V 83 mV + 0.39 mV/V | Precision multimeter | ||
| AC Current – Measure (0.1 to 1) mA (1 to 10) mA (10 to 100) mA (0.1 to 1) A (1 to 10) A (10 to 30) A | 40 Hz to 1 kHz | 0.17 µA + 0.73 µA/mA 1.3 µA + 0.74 µA/mA 13 µA + 0.74 µA/mA 0.18 mA + 0.81 mA/A 4.6 mA + 1.4 mA/A 14 mA + 1.4 mA/A | Precision multimeter | ||
| AC Current – Clamp On Meters Up to 100 A (>100 to 300) A (>300 to 500) A (>500 to 700) A (>700 to 1000) A | 56 Hz | 0.25 A 1.1 A 1.2 A 1.2 A 1.3 A | Multiproduct calibrator & multifunction workstation | ||
| Insulation Resistance Fixed Points | Up to 1 MΩ 5 MΩ 10 MΩ 50 MΩ 100 MΩ 500 MΩ 1 GΩ 5 GΩ 10 GΩ 15 GΩ 20 GΩ | 0.0024 MΩ 0.013 MΩ 0.12 MΩ 0.58 MΩ 1.2 MΩ 5.8 MΩ 0.012 GΩ 0.061 GΩ 0.11 GΩ 0.18 GΩ 0.24 GΩ | Multiproduct calibrator & standard resistance box | ||
| Electrical Simulation of Thermocouples³ Type B Type J Type K Type R Type S Type T | (600 to 1820) °C (-180 to 750) °C (-140 to 1340) °C 1700 °C 1700 °C (-250 to 400) °C | 0.89 °C 0.76 °C 1.0 °C 0.41 °C 0.37 °C 0.82 °C | Multiproduct calibrator & multifunction workstation | ||
| Magnetic Field – Measuring Equipment 40 Hz / 56 Hz | Up to 3726 µT | 2.4 % | Helmholtz coil & multiproduct calibrator | ||
| ELF Electric Field – Measuring Equipment 56 Hz / 1 kHz | Up to 5000 V/m | 1.5 % | Parallel plates & multiproduct calibrator |
🖱️ Panel con desplazamiento: recorra el alcance eléctrico completo en Guayaquil (16 grupos de CMC).
¿Listo para calibrar sus instrumentos eléctricos? ELICROM · solicite presupuesto.
Ejemplo ilustrativo de certificado de calibración
Los certificados acreditados documentan la trazabilidad metrológica al SI, los resultados por función eléctrica, la incertidumbre expandida (k = 2, ~95 %) y las condiciones de calibración. A continuación, un ejemplo representativo con datos anonimizados.
🔒 Nota de confidencialidad: Los nombres de clientes, direcciones, números de serie y datos internos han sido omitidos o sustituidos.
Preguntas frecuentes (Ecuador)
¿Dónde calibrar multímetros y amperímetros en Ecuador?
ELICROM realiza calibración eléctrica en Guayaquil con alcance acreditado ISO/IEC 17025 según la tabla publicada arriba.
¿Cada cuánto debo calibrar mi multímetro?
Como referencia, 12 meses para uso industrial regular; el intervalo puede acortarse según análisis de riesgo, criticidad del proceso y requisitos del sistema de calidad.
¿Puedo usar la CMC de otra sede ELICROM en el certificado de Guayaquil?
No. Cada sede publica su propio alcance. Interprete certificados emitidos en Guayaquil exclusivamente con las CMC de esta guía.
