La calibración de micrómetros es el procedimiento metrológico que determina el error de indicación y la incertidumbre de un instrumento que mide longitudes de pequeña escala con alta resolución, por comparación con bloques patrón trazables sobre una superficie de referencia. En este artículo, ELICROM —laboratorio de metrología con acreditación ISO/IEC 17025 y presencia en varios países de Latinoamérica— presenta un marco técnico verificable centrado en micrómetros, e incluye también calibradores digitales, calibradores vernier y pie de rey: definiciones, metodología, alcance acreditado y criterios de selección de proveedor. Todos los rangos y CMC que se muestran provienen de nuestro alcance de acreditación vigente.
¿Qué es la calibración de micrómetros?
Según el Vocabulario Internacional de Metrología (VIM, JCGM 200:2012), la calibración establece la relación entre los valores indicados por un instrumento y los valores de referencia con su incertidumbre asociada. En un micrómetro exterior, interior o de profundidad, calibrar significa cuantificar el error con el que el instrumento mide una longitud nominal y expresar la incertidumbre de esa medición, normalmente en micrómetros (µm), mediante comparación con bloques patrón de acero o cerámica certificados.
📋 Definición operativa ELICROM: calibración de micrómetro = determinación documentada del error de indicación de longitud en los puntos acordados, con incertidumbre expandida según GUM (JCGM 100:2008), por comparación con bloques patrón sobre superficie plana de referencia, con trazabilidad al SI.
Instrumentos de esta guía
| Instrumento | Enfoque del artículo | Uso típico |
|---|---|---|
| Micrómetro exterior | Principal — alta resolución en diámetros y espesores | Mecanizado, control dimensional, talleres de precisión |
| Micrómetro interior / de profundidad | Incluido en alcance acreditado | Alvéolos, ranuras, cavidades |
| Calibrador digital (pie de rey) | Complementario — longitudes mayores | Inspección general, hasta 450 mm |
| Calibrador vernier | Complementario — lectura mecánica | Taller, metrología de campo |
| Calibrador con reloj (dial) | Complementario | Control rápido en producción |
Marco normativo
| Norma / Documento | Aplicación |
|---|---|
| ISO/IEC 17025:2017 | Competencia de laboratorios de calibración acreditados |
| ISO 3611 | Micrómetros exteriores — especificaciones y métodos de verificación |
| ISO 13385 | Calibradores — requisitos y métodos de ensayo |
| JCGM 100:2008 (GUM) | Evaluación y expresión de la incertidumbre de medición |
Metodología de calibración en ELICROM
ELICROM aplica el método de comparación directa con bloques patrón (gauge blocks) sobre una superficie plana de granito o acero, siguiendo buenas prácticas de metrología dimensional. El proceso comprende: inspección del estado de las caras de medición y del husillo; selección de puntos a lo largo del intervalo; acondicionamiento térmico del instrumento y los patrones; medición con el bloque patrón de valor convencional certificado; cálculo de error e incertidumbre (patrón, resolución, repetibilidad, planitud, temperatura); y emisión del certificado con trazabilidad al SI.

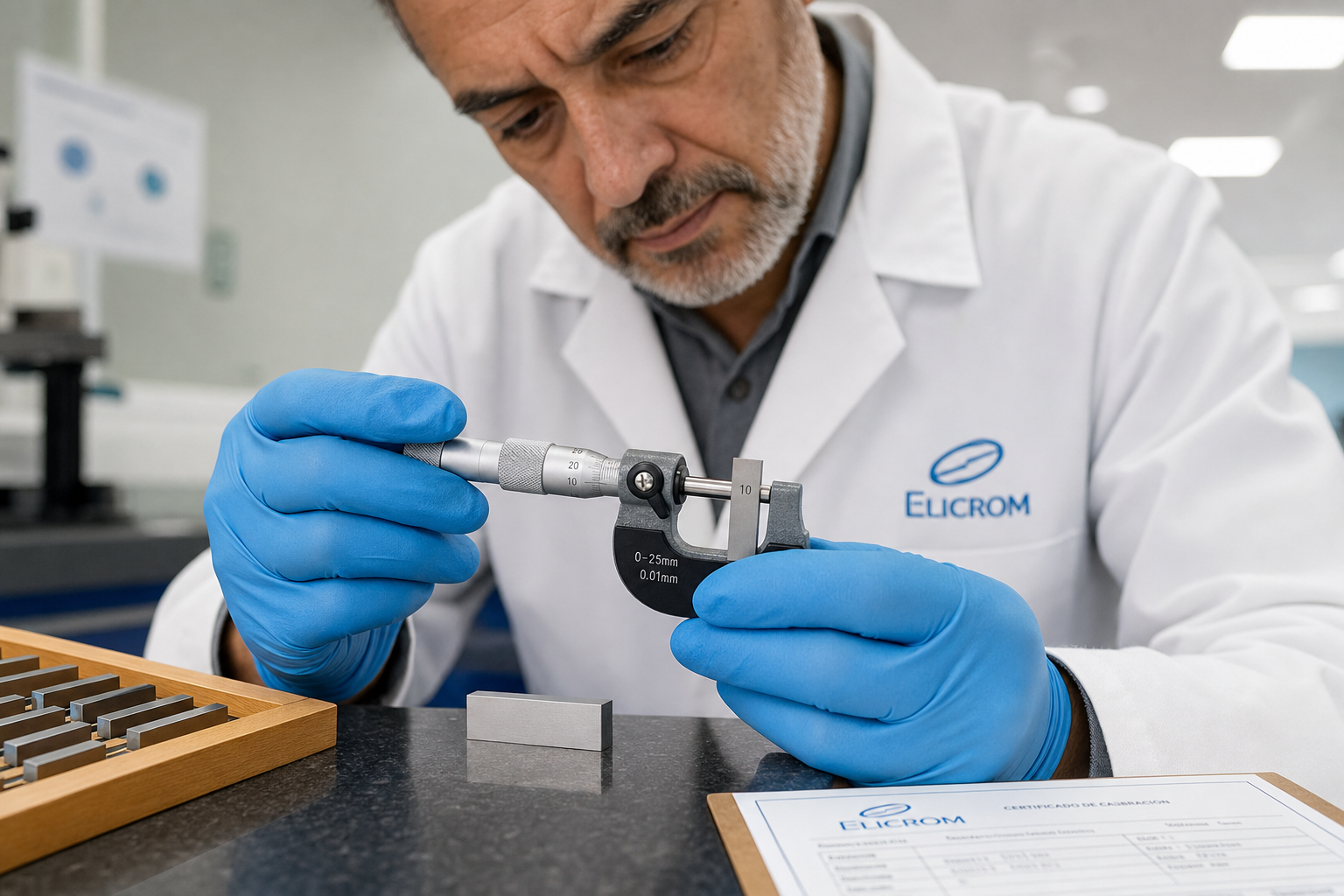

Micrómetro exterior, calibrador digital y calibrador vernier (pie de rey) — ELICROM Laboratorios.
Alcance acreditado ISO/IEC 17025 — Guayaquil
La tabla integra los rangos y CMC del alcance acreditado para micrómetros digitales y calibradores / pie de rey. Los micrómetros analógicos también están acreditados (CMC de 1,2 µm a 1,8 µm según rango). Fuente: ELISA, actualizado febrero de 2026.
| Equipos cubiertos | Acreditación | Parámetro | Rango | CMC | Comentarios |
|---|---|---|---|---|---|
| • Micrómetros exteriores • Micrómetros interiores • Micrómetros de profundidad • Indicadores y medidores de espesor (digital) | Calibración Acreditada ISO/IEC 17025 | Micrómetros exteriores, interiores y de profundidad (digital) | Hasta 25 mm | 0,58 µm | Bloques patrón (gauge blocks) |
| (> 25 a 50) mm | 0,60 µm | ||||
| (> 50 a 75) mm | 0,60 µm | ||||
| (> 75 a 100) mm | 0,61 µm | ||||
| (> 100 a 125) mm | 0,61 µm | ||||
| (> 125 a 150) mm | 0,62 µm | ||||
| (> 150 a 175) mm | 0,67 µm | ||||
| (> 175 a 200) mm | 0,70 µm | ||||
| (> 200 a 225) mm | 0,70 µm | ||||
| (> 225 a 250) mm | 0,70 µm | ||||
| (> 250 a 275) mm | 0,72 µm | ||||
| (> 275 a 300) mm | 0,76 µm | ||||
| (> 300 a 325) mm | 0,76 µm | ||||
| (> 325 a 350) mm | 0,80 µm | ||||
| (> 350 a 375) mm | 0,83 µm | ||||
| (> 375 a 400) mm | 0,83 µm | ||||
| (> 400 a 425) mm | 0,87 µm | ||||
| (> 425 a 450) mm | 0,87 µm | ||||
| • Calibradores digitales • Calibradores vernier • Calibradores (dial) • Pie de rey | Calibración Acreditada ISO/IEC 17025 | Calibradores / pie de rey (digital, vernier y dial) | Digital: hasta 450 mm | 8,2 µm | Bloques patrón |
| Vernier: hasta 450 mm | 16 µm | ||||
| Dial: hasta 200 mm | 8,2 µm | ||||
| Dial: (200 a 300) mm | 16 µm |
🖱️ Panel con desplazamiento: recorra todos los rangos de micrómetros y calibradores.
¿Listo para calibrar sus micrómetros o calibradores? Conozca nuestros servicios o solicite presupuesto.
Ejemplo ilustrativo de certificado de calibración
A continuación se presenta un ejemplo representativo con datos anonimizados; la estructura corresponde a un certificado real de calibración de un micrómetro exterior 0-25 mm.
🔒 Nota de confidencialidad: Los nombres de clientes, direcciones, números de serie e identificaciones internas han sido omitidos o sustituidos con fines ilustrativos.
Preguntas frecuentes
¿Cada cuánto debo calibrar mi micrómetro?
Como referencia, 12 meses para micrómetros de uso regular en taller o laboratorio. En aplicaciones críticas o con desgaste de las caras de medición, el intervalo puede acortarse mediante análisis de riesgo.
¿Calibran también pie de rey y calibradores vernier?
Sí. ELICROM calibra calibradores digitales, vernier y con reloj (pie de rey) hasta 450 mm, además de micrómetros exteriores, interiores y de profundidad hasta 450 mm, todo con bloques patrón trazables.
¿Por qué es importante la temperatura en la calibración dimensional?
El acero dilata o contrae con la temperatura (~11,5 µm/(m·°C)). Por eso la calibración se realiza a 20 °C (o se corrige) y el instrumento debe aclimatarse antes de medir.
