La calibración óptica es el conjunto de procedimientos metrológicos que determinan el error de indicación de instrumentos basados en la interacción luz–materia: absorbancia, transmitancia, longitud de onda, turbidez, iluminancia, rotación óptica y magnitudes derivadas. En este artículo, ELICROM —laboratorio de metrología con acreditación ISO/IEC 17025 y presencia en varios países de Latinoamérica— presenta un marco técnico verificable sobre la calibración de clorímetros, colorímetros, espectrofotómetros UV-VIS, filtros de espectrofotómetro, turbidímetros, contadores de partículas y microscopios, además de luxómetros y polarímetros: definiciones, magnitudes, metodología, alcance acreditado y criterios de selección de proveedor. Los rangos y CMC publicados en la tabla corresponden al alcance acreditado vigente en Guayaquil.
¿Qué es la calibración óptica?
Según el Vocabulario Internacional de Metrología (VIM, JCGM 200:2012), la calibración establece la relación entre los valores indicados por un instrumento y los valores de referencia con su incertidumbre asociada. En instrumentos de análisis óptico —espectrofotómetros, colorímetros, clorímetros y turbidímetros—, calibrar significa cuantificar el error con el que el equipo mide la magnitud de interés (absorbancia, transmitancia, longitud de onda, turbidez, iluminancia o rotación óptica, según el caso) mediante comparación con patrones certificados: dicromato de potasio, filtros de densidad neutra, filtros de holmio o didymio, estándares de turbidez, lámparas patrón o placas de cuarzo, según el procedimiento aplicable.
📋 Definición operativa ELICROM: calibración óptica = determinación documentada del error de indicación en la magnitud acordada (absorbancia, transmitancia, longitud de onda, turbidez, lux, rotación óptica, etc.), con incertidumbre expandida según GUM (JCGM 100:2008), por comparación con patrones certificados y trazabilidad al SI.
Instrumentos de esta guía
| Instrumento | Magnitud | Uso típico |
|---|---|---|
| Clorímetro | Concentración de cloro (mg/L Cl₂) vía colorimetría | Tratamiento de agua potable, piscinas, industria alimentaria |
| Colorímetro | Absorbancia, transmitancia, índice de color | Control de color en alimentos, bebidas, tintas y agua |
| Espectrofotómetro UV-VIS | Absorbancia, transmitancia, λ | Análisis químico, control de calidad, farmacéutica |
| Filtros de espectrofotómetro | Absorbancia / transmitancia certificada | Verificación intermedia y trazabilidad de campo |
| Turbidímetro | Turbidez (NTU / FNU) | Calidad de agua potable, efluentes, industria alimentaria |
| Contador de partículas | Recuento de partículas (partículas/m³ o /mL) | Salas limpias, aire comprimido, líquidos en farmacéutica |
| Microscopio | Magnificación, escala reticular, profundidad de campo | Laboratorio clínico, metalografía, control de calidad |
| Luxómetro | Iluminancia (lux) | Iluminación industrial, ergonomía, salud ocupacional |
| Polarímetro | Rotación óptica (°Z / grados) | Industria azucarera, farmacéutica, alimentos |
Marco normativo
| Norma / Documento | Aplicación |
|---|---|
| ISO/IEC 17025:2017 | Competencia de laboratorios de calibración acreditados |
| Ph. Eur. / USP (capítulos UV) | Requisitos de calibración de espectrofotómetros en farmacopeas |
| ISO 17034 / ISO Guide 35 | Materiales de referencia certificados (filtros y soluciones patrón) |
| JCGM 100:2008 (GUM) | Evaluación y expresión de la incertidumbre de medición |
Magnitudes en metrología óptica
En espectrofotometría UV-VIS, colorímetros y clorímetros se evalúan principalmente tres magnitudes ópticas. La absorbancia (A) es adimensional y se relaciona con la transmitancia por A = −log₁₀(T), donde T es la fracción de luz transmitida. La transmitancia (%T) se expresa en porcentaje. La longitud de onda (λ) se expresa en nanómetros (nm) y define la posición espectral del máximo de absorción o de los picos de referencia del filtro patrón (por ejemplo, 536 nm en dicromato de potasio o picos del filtro de holmio). En turbidímetros, la magnitud es la turbidez (NTU o FNU). En contadores de partículas, el recuento por tamaño de partícula. En microscopios, la magnificación y las escalas ópticas de medición.
Metodología de calibración en ELICROM
ELICROM aplica el método de comparación directa con patrones certificados. Para espectrofotómetros, colorímetros y clorímetros, la absorbancia en UV (235–350 nm) se verifica con celdas de cuarzo y dicromato de potasio; en visible (440–750 nm), con filtros de densidad neutra. La transmitancia y la longitud de onda se evalúan con los mismos patrones y con filtros de holmio y didymio. En turbidímetros, se comparan las indicaciones con estándares de turbidez trazables. En contadores de partículas y microscopios, se aplican los procedimientos metrológicos correspondientes al modelo y magnitud acordados. El proceso comprende: inspección del instrumento; estabilización; medición en cada punto patrón; cálculo de error e incertidumbre según GUM; y emisión del certificado con trazabilidad.

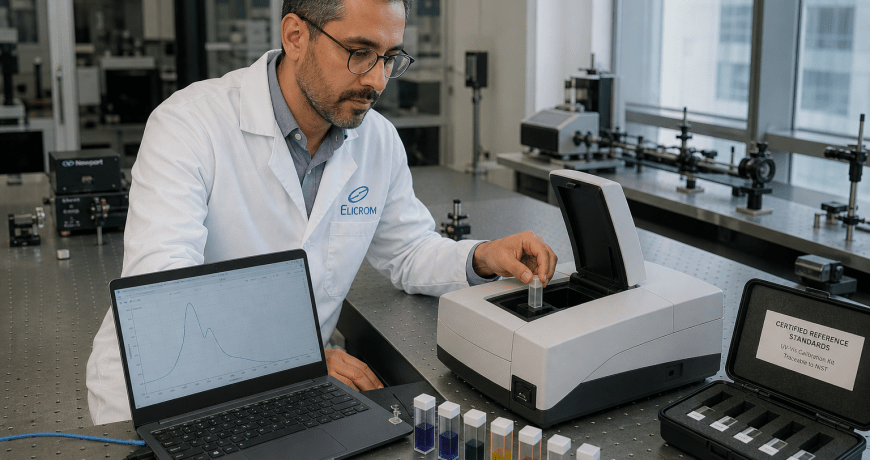

Espectrofotómetro UV-VIS, luxómetro y filtros de calibración óptica — ELICROM Laboratorios.
Alcance acreditado ISO/IEC 17025 — Guayaquil
Las tablas integran el alcance acreditado ISO/IEC 17025 en Guayaquil para cada familia de instrumentos: espectrofotometría y óptica (dic. 2025), colorímetros/clorímetros y turbidímetros (dic. 2025), contadores de partículas (ago. 2025) y microscopios (dimensión óptica). Fuente: ELISA.
| Equipos cubiertos | Acreditación | Parámetro | Rango | CMC | Comentarios |
|---|---|---|---|---|---|
| • Espectrofotómetros UV-VIS | Calibración Acreditada ISO/IEC 17025 | Absorbancia λ: (235 a 350) nm | (0,1 a 1,5) A | 0,0010 A | Dicromato de potasio (celdas de cuarzo) |
| Absorbancia λ: (440 a 750) nm | (0,3 a 0,6) A | 0,000 91 A | Filtros de densidad neutra | ||
| Absorbancia λ: (440 a 750) nm | (0,6 a 1,5) A | 0,0010 A | Filtros de densidad neutra | ||
| Transmitancia | (5,5 a 80,5) % | 0,012 % de T | Dicromato / filtros de densidad neutra | ||
| (2,5 a 26,0) % | 0,022 % de T | ||||
| (26,0 a 50,5) % | 0,041 % de T | ||||
| Longitud de onda · SBW (0,5 a 1,0) nm | (240 a 638) nm | 0,070 nm | Filtro de vidrio de holmio | ||
| Longitud de onda · SBW (1,5 a 2,0) nm | (240 a 638) nm | 0,080 nm | Filtro de vidrio de holmio | ||
| Longitud de onda · SBW (3,0 a 4,0) nm | (240 a 638) nm | 0,12 nm | Filtro de vidrio de holmio | ||
| Longitud de onda · SBW (0,5 a 4,0) nm | (430 a 880) nm | 0,11 nm | Filtro de vidrio de didymio | ||
| • Densitómetros | Calibración Acreditada ISO/IEC 17025 | Densidad de transmisión óptica | (0,7781 a 0,8950) g/cm³ | 0,05 kg/m³ | Material de referencia certificado (CRM) |
| • Filtros de espectrofotómetro | Calibración Acreditada ISO/IEC 17025 | Absorbancia λ: (235 a 350) nm | (0,09 a 0,28) A | 0,000 92 A | Espectrofotómetro patrón |
| (0,19 a 0,57) A | 0,0010 A | ||||
| (0,29 a 0,87) A | 0,0012 A | ||||
| (0,39 a 1,15) A | 0,0010 A | ||||
| (0,48 a 1,45) A | 0,0010 A | ||||
| Absorbancia λ: (440 a 750) nm | (0,83 a 1,08) A | 0,0010 A | |||
| (0,58 a 0,75) A | 0,0010 A | ||||
| (0,52 a 0,61) A | 0,000 92 A | ||||
| Transmitancia λ: (235 a 350) nm | (52,5 a 80,5) % | 0,11 % de T | |||
| (26,9 a 64,3) % | 0,072 % de T | ||||
| (13,5 a 51,0) % | 0,062 % de T | ||||
| (7,0 a 40,9) % | 0,020 % de T | ||||
| (5,7 a 32,8) % | 0,012 % de T | ||||
| Transmitancia λ: (440 a 750) nm | (8,3 a 14,8) % | 0,022 % de T | |||
| (17,6 a 26,1) % | 0,041 % de T | ||||
| (24,6 a 30,0) % | 0,057 % de T | ||||
| Longitud de onda · SBW (0,5 a 4,0) nm | (240 a 638) nm | 0,070 nm | |||
| Longitud de onda · SBW (0,5 a 4,0) nm | (430 a 880) nm | 0,11 nm | |||
| • Polarímetros | Calibración Acreditada ISO/IEC 17025 | Rotación óptica (grados Z) · λ: (546 a 880) nm | 24,98 a 25,08 °Z | 0,017 °Z | Placa de control de cuarzo |
| 49,59 a 49,79 °Z | 0,017 °Z | ||||
| 99,44 a 99,84 °Z | 0,017 °Z | ||||
| Rotación angular (°) · λ: (546 a 880) nm | 3,742° a 10,185° | 0,003° a 0,006° | |||
| 7,433° a 20,222° | 0,003° a 0,006° | ||||
| 14,897° a 40,547° | 0,003° a 0,006° | ||||
| • Luxómetros | Calibración Acreditada ISO/IEC 17025 | Iluminancia (lux) | (30 a 10 000) lux | 1,0 % | Lámpara patrón de referencia |
| (>10 000 a 20 000) lux | 1,1 % | ||||
| • Clorímetros • Colorímetros | Calibración Acreditada ISO/IEC 17025 | Cloro residual total | 0,10 mg/L Cl₂ | 0,0058 mg/L Cl₂ | Estándar de cloro residual total |
| 0,50 mg/L Cl₂ | 0,0061 mg/L Cl₂ | ||||
| 1,0 mg/L Cl₂ | 0,0065 mg/L Cl₂ | ||||
| 1,5 mg/L Cl₂ | 0,0091 mg/L Cl₂ | ||||
| 2,0 mg/L Cl₂ | 0,020 mg/L Cl₂ | ||||
| Cloro residual libre | 0,095 mg/L Cl₂ | 0,0058 mg/L Cl₂ | Estándar de cloro libre | ||
| 0,473 mg/L Cl₂ | 0,0061 mg/L Cl₂ | ||||
| 0,946 mg/L Cl₂ | 0,0065 mg/L Cl₂ | ||||
| 1,410 mg/L Cl₂ | 0,0091 mg/L Cl₂ | ||||
| 1,880 mg/L Cl₂ | 0,020 mg/L Cl₂ | ||||
| Índice de color Pt-Co | 500 unidades PC | 6 unidades PC | Solución patrón Pt-Co | ||
| DQO (COD) | 500 mg/L COD | 6 mg/L COD | Solución patrón COD | ||
| • Turbidímetros | Calibración Acreditada ISO/IEC 17025 | Turbidez (NTU) | 0,50 NTU | 1,0 % | Formazina estabilizada |
| 10 NTU | 1,0 % | ||||
| 20 NTU | 3,0 % | ||||
| 100 NTU | 1,0 % | ||||
| 500 NTU | 0,4 % | ||||
| 1000 NTU | 1,5 % | ||||
| 4000 NTU | 0,8 % | ||||
| • Contadores de partículas | Calibración Acreditada ISO/IEC 17025 | Tamaño de partícula | (0,3 a 10) µm | 3,2 % | Comparación directa |
| Caudal de muestreo | (2,83 a 100) 1/min | 1,0 % | |||
| Tiempo de muestreo | (10 a 1800) s | 0,19 % | |||
| • Microscopios ópticos / estereoscópicos con retícula | Calibración Acreditada ISO/IEC 17025 | Magnificación | Hasta 400× | 1,5 µm | Micrómetro de platina (stage micrometer) |
🖱️ Panel con desplazamiento: recorra el alcance completo de espectrofotometría, filtros, polarímetros, luxómetros, clorímetros, colorímetros, turbidímetros, contadores de partículas y microscopios.
¿Listo para calibrar su espectrofotómetro, colorímetro, turbidímetro o luxómetro? Conozca nuestros servicios o solicite presupuesto.
Ejemplo ilustrativo de certificado de calibración
A continuación se presenta un ejemplo representativo con datos anonimizados; la estructura corresponde a un certificado real de calibración de un espectrofotómetro UV-VIS.
🔒 Nota de confidencialidad: Los nombres de clientes, direcciones, números de serie e identificaciones internas han sido omitidos o sustituidos con fines ilustrativos.
Preguntas frecuentes
¿Cada cuánto debo calibrar mi espectrofotómetro?
Como referencia, 12 meses para equipos de uso regular en laboratorio analítico o control de calidad. En entornos regulados (farmacéutica, alimentos) el intervalo puede definirse según análisis de riesgo y requisitos de la normativa aplicable.
¿Qué parámetros se calibran en un espectrofotómetro UV-VIS?
Principalmente absorbancia, transmitancia y longitud de onda. ELICROM evalúa estos parámetros en los rangos UV (235–350 nm) y visible (440–750 nm) con patrones certificados de dicromato de potasio, filtros de densidad neutra y filtros de holmio/didymio.
¿Calibran colorímetros, clorímetros y turbidímetros?
Sí. El alcance acreditado cubre cloro residual total y libre (0,10 a 2,0 mg/L Cl₂), índice Pt-Co y DQO en colorímetros, y turbidez de 0,50 a 4000 NTU con CMC publicadas en la tabla de alcance.
¿Calibran también luxómetros, polarímetros, contadores de partículas y microscopios?
Sí. Luxómetros hasta 20 000 lux (CMC 1,0–1,1 %), polarímetros hasta 99,84 °Z (CMC 0,017 °Z), contadores de partículas en tamaño (0,3–10 µm), caudal y tiempo de muestreo, y microscopios con retícula hasta 400× (CMC 1,5 µm).
