La calibración de balones de aforo, probetas graduadas y picnómetros es el procedimiento metrológico que determina el error de capacidad o contenido volumétrico y la incertidumbre asociada de material volumétrico de vidrio, por comparación con patrones trazables y mediante el método gravimétrico bajo condiciones ambientales controladas. En este artículo, ELICROM —laboratorio de metrología con acreditación ISO/IEC 17025 y presencia en varios países de Latinoamérica— reúne en una sola guía el marco técnico verificable de la magnitud de volumen aplicado a estos tres instrumentos: definiciones, normativa, metodología, alcance acreditado y criterios de selección de proveedor. Concretamente, todos los rangos y capacidades de medición y calibración (CMC) que se muestran más adelante provienen directamente de nuestro alcance de acreditación vigente, de modo que cada dato puede contrastarse con la fuente primaria.
¿Qué es la calibración de material volumétrico de vidrio?
Según el Vocabulario Internacional de Metrología (VIM, JCGM 200:2012), la calibración es la operación que, bajo condiciones especificadas, establece la relación entre los valores indicados por un instrumento y los valores de referencia con su incertidumbre asociada. En el caso concreto de un balón de aforo, una probeta graduada o un picnómetro, calibrar no significa «ajustar» el equipo, sino determinar cuánto se desvía el volumen real contenido o indicado respecto al volumen nominal marcado y con qué incertidumbre, en uno o varios puntos del intervalo de trabajo. Por consiguiente, un instrumento volumétrico calibrado no deja de tener error: lo que aporta el certificado es el conocimiento cuantificado y trazable de ese error, que el usuario puede aplicar como corrección o comparar con su criterio de aceptación.
Capacidad nominal y error de volumen
En metrología de volumen de vidrio, y de acuerdo con la norma ISO 4787, se evalúa principalmente el error de capacidad: la diferencia entre el volumen real contenido a la temperatura de referencia (20 °C) y el volumen nominal indicado en el instrumento. En balones de aforo, el volumen se define en la marca de aforo única; en probetas graduadas, puede evaluarse en varios puntos de la escala; en picnómetros, se determina la capacidad del bulbo a temperatura controlada. Comprender esta distinción resulta esencial para interpretar correctamente el certificado y aplicar las correcciones en preparación de patrones de concentración o en análisis gravimétricos de densidad.
📋 Definición operativa ELICROM: calibración de material volumétrico de vidrio = determinación documentada del error de volumen (capacidad) en los puntos acordados, con incertidumbre expandida calculada según GUM (JCGM 100:2008), mediante el método gravimétrico (pesada del agua contenida y conversión a volumen con el factor Z), con trazabilidad al Sistema Internacional de Unidades (SI).
Marco normativo y referencias verificables
La calibración de balones de aforo, probetas y picnómetros se sustenta en normas y guías internacionales reconocidas. A continuación, ELICROM identifica las referencias que aplican directamente a su servicio, de manera que el lector pueda validar cada afirmación con la fuente correspondiente.
| Norma / Documento | Aplicación en calibración de volumen |
|---|---|
| ISO/IEC 17025:2017 | Requisitos generales para la competencia de laboratorios de calibración acreditados |
| ISO 4787 | Material volumétrico de vidrio: métodos de uso y verificación de la capacidad (balones, probetas, picnómetros) |
| OIML R 43 | Instrumentos de medición de capacidad (material volumétrico de vidrio) |
| JCGM 100:2008 (GUM) | Guía para la evaluación y expresión de la incertidumbre de medición |
Tipos de instrumentos que calibramos en esta guía
Aunque comparten la misma magnitud —el volumen— y el mismo método de referencia —el gravimétrico—, cada instrumento posee un diseño y un uso distinto. Comprender estas diferencias ayuda a interpretar correctamente el certificado y a seleccionar el intervalo de calibración adecuado.
| Instrumento | Característica | Uso típico |
|---|---|---|
| Balón de aforo (frasco volumétrico) | Una marca de aforo, capacidad fija | Preparación de soluciones patrones y diluciones exactas |
| Probeta graduada | Escala graduada, lectura aproximada | Medición y transferencia de volúmenes no críticos |
| Picnómetro | Bulbo calibrado, tapón esmerilado | Determinación de densidad de líquidos y sólidos |
Metodología de calibración en ELICROM
El procedimiento que aplica ELICROM sigue el método gravimétrico descrito en ISO 4787: el instrumento se llena con agua de calibración a la temperatura de referencia, se pesa en una balanza analítica de alta resolución y la masa se convierte a volumen aplicando el factor Z, que corrige por la densidad del agua, el empuje del aire y la temperatura. De manera resumida, el proceso comprende las etapas que se describen a continuación.
Etapas del procedimiento
1. Inspección y limpieza: comprobación del estado del vidrio, la marca de aforo, el tapón esmerilado (en balones y picnómetros) y la ausencia de residuos. 2. Acondicionamiento: estabilización del agua de calibración y del entorno a temperatura controlada (20 °C), con registro de temperatura, presión y humedad. 3. Llenado: llenado del instrumento hasta la marca de aforo (balón), al punto de lectura acordado (probeta) o hasta el nivel de referencia del picnómetro. 4. Pesada: pesada del contenido en balanza analítica, con varias repeticiones cuando procede. 5. Conversión masa-volumen: aplicación del factor Z para transformar la masa de agua en volumen real. 6. Emisión del certificado: documento con el error de volumen, la incertidumbre expandida (k = 2, ~95 %) y la declaración de trazabilidad.

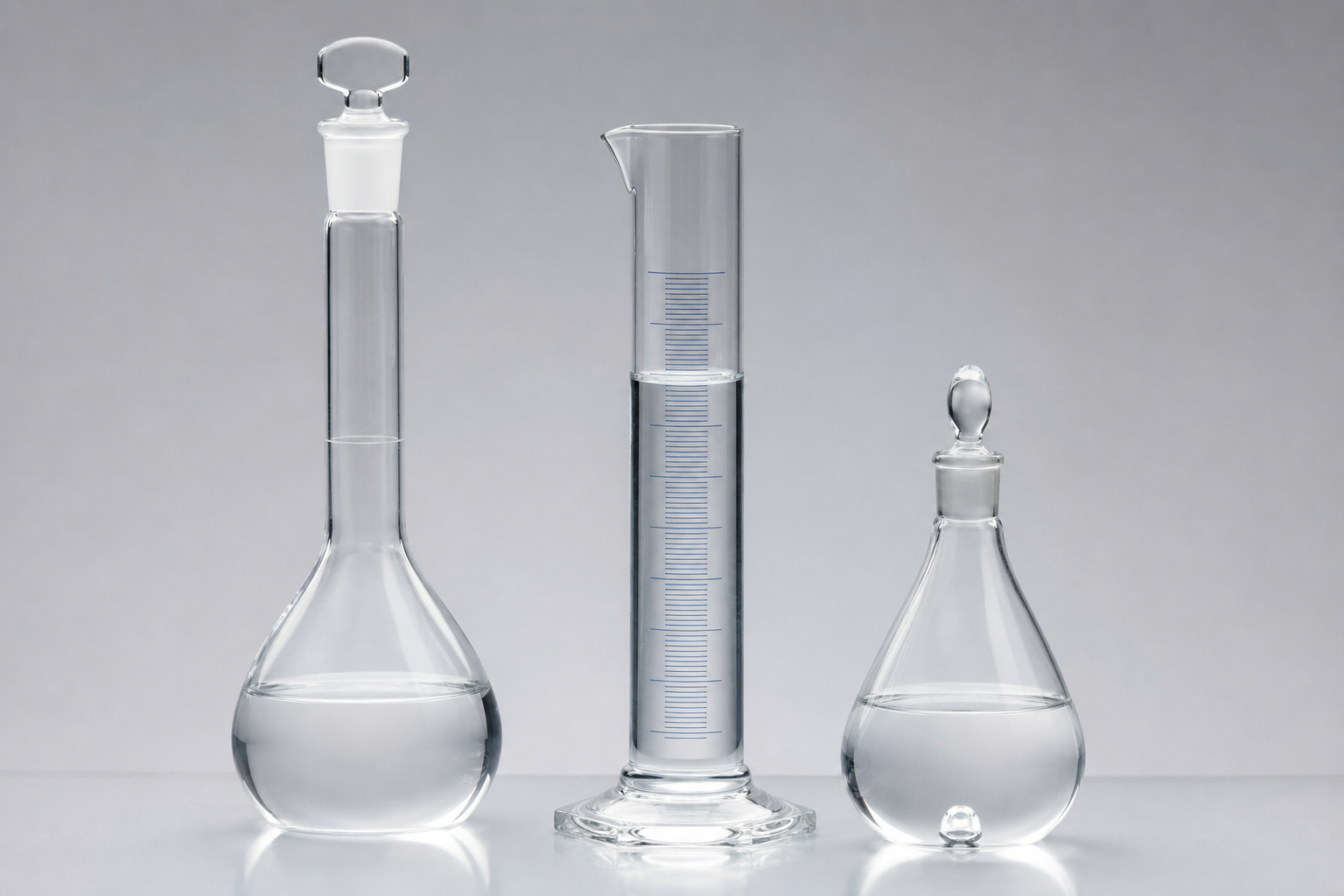

Balón de aforo, probeta graduada y picnómetro calibrados por método gravimétrico — ELICROM Laboratorios.
Equipos cubiertos por nuestro servicio
Dentro de la disciplina de volumen, ELICROM ofrece calibración acreditada de balones de aforo, probetas graduadas y picnómetros, así como de una amplia familia de material volumétrico. En particular, nuestro alcance cubre balones y frascos volumétricos, probetas graduadas, picnómetros (tipos Gay-Lussac, Reischauer, Hubbard y con termómetro acoplado), pipetas, micropipetas, buretas, dispensadores, vasos de precipitación, conos Imhoff, tubos de centrífuga y trampas de agua. Ahora bien, dado que el alcance acreditado puede variar según la sede, recomendamos verificar el rango vigente antes de solicitar el servicio; para ello, puede consultar la tabla de la siguiente sección o solicitar su cotización en línea.
Alcance acreditado ISO/IEC 17025 — Guayaquil
La tabla siguiente integra los instrumentos que calibramos en esta guía —balones de aforo, probetas graduadas y picnómetros— con los parámetros, rangos, CMC y comentarios del alcance acreditado del laboratorio de Guayaquil. Los valores de CMC representan la mejor capacidad de medición y calibración del laboratorio bajo condiciones normales, según la evaluación del Organismo de Acreditación Ecuatoriano (OAE). Cabe precisar que la CMC se expresa como incertidumbre expandida (k = 2). Dado el número de rangos acreditados, la tabla se presenta en un panel con desplazamiento.
| Equipos cubiertos | Acreditación | Instrumento | Rango | CMC | Comentarios |
|---|---|---|---|---|---|
| • Balones de aforo (frascos volumétricos) • Probetas graduadas • Picnómetros (tipos Gay-Lussac, Reischauer, Hubbard y con termómetro acoplado) | Calibración Acreditada ISO/IEC 17025 | Balones de aforo (frascos volumétricos) | Hasta 10 ml | 0.0022 ml | Método gravimétrico |
| (> 10 a 25) ml | 0.0037 ml | ||||
| (> 25 a 50) ml | 0.0056 ml | ||||
| (> 50 a 100) ml | 0.0080 ml | ||||
| (> 100 a 150) ml | 0.011 ml | ||||
| (> 150 a 250) ml | 0.012 ml | ||||
| (> 250 a 500) ml | 0.020 ml | ||||
| (> 500 a 1000) ml | 0.033 ml | ||||
| (> 1000 a 2000) ml | 0.057 ml | ||||
| (> 2000 a 5000) ml | 0.13 ml | ||||
| Probetas graduadas | Hasta 5 ml | 0.030 µl + 0.018 µl/ml | |||
| (> 5 a 10) ml | 0.066 µl + 0.017 µl/ml | ||||
| (> 10 a 25) ml | 0.13 µl + 0.018 µl/ml | ||||
| (> 25 a 50) ml | 0.091 µl + 0.020 µl/ml | ||||
| (> 50 a 100) ml | 0.40 µl + 0.019 µl/ml | ||||
| (> 100 a 250) ml | 1.2 µl + 0.017 µl/ml | ||||
| (> 250 a 500) ml | 1.3 µl + 0.019 µl/ml | ||||
| (> 500 a 1000) ml | 4.3 µl + 0.019 µl/ml | ||||
| (> 1000 a 2000) ml | 12 µl + 0.017 µl/ml | ||||
| Picnómetros (tipos 3, 4, 5 y 6) | Hasta 1 ml | 0.026 µl | |||
| (> 1 a 2) ml | 0.046 µl | ||||
| (> 2 a 5) ml | 0.11 µl | ||||
| (> 5 a 10) ml | 0.22 µl | ||||
| (> 10 a 25) ml | 0.55 µl | ||||
| (> 25 a 50) ml | 1.1 µl | ||||
| (> 50 a 100) ml | 2.2 µl |
🖱️ Panel con desplazamiento: deslice verticalmente para recorrer todos los rangos y, en móvil, horizontalmente para ver rango, CMC y comentarios.
⚠️ Nota: La CMC (Capacidad de Medición y Calibración) indica la menor incertidumbre que el laboratorio puede alcanzar para cada rango. Donde figura «+ … µl/ml», la CMC incluye un término proporcional al volumen. La incertidumbre de su certificado será igual o mayor que la CMC. Fuente: alcance de acreditación ELICROM Guayaquil.
Calibración acreditada vs. no acreditada: comparativa
No toda calibración de balones de aforo, probetas o picnómetros ofrece el mismo respaldo metrológico. Por ello, antes de contratar, resulta fundamental evaluar si el proveedor cuenta con acreditación ISO/IEC 17025 vigente para la magnitud de volumen y para el rango requerido.
| Criterio | Calibración acreditada (ELICROM) | Calibración no acreditada |
|---|---|---|
| Trazabilidad | Patrones certificados, cadena ininterrumpida al SI | Puede ser incompleta o no verificable |
| Competencia técnica | Evaluada por organismo de acreditación (OAE) | Autodeclarada, sin auditoría externa |
| Reconocimiento internacional | Acuerdos de reconocimiento mutuo (ILAC MRA) | Sin reconocimiento formal |
| Validez en auditorías | Aceptada en ISO 9001, ISO 17025, ISO 15189, GMP | Puede ser rechazada por el auditor |
| CMC publicada | Sí, verificable en alcance de acreditación | Generalmente no disponible |
Ventajas de calibrar su material volumétrico con ELICROM
Al elegir ELICROM como proveedor de calibración de volumen, su organización accede a ventajas diferenciadas respaldadas por más de dos décadas de experiencia metrológica en Latinoamérica.
🏆 Acreditación ISO/IEC 17025
Alcance acreditado por el OAE en la magnitud de volumen —desde mililitros hasta litros— con CMC publicadas y verificables.
⚖️ Método gravimétrico
Calibración por pesada en balanza analítica de alta resolución conforme ISO 4787, con corrección por factor Z.
📄 Certificados trazables
Cada certificado incluye el error de volumen, la incertidumbre expandida y la declaración de trazabilidad al SI.
⚡ Respuesta ágil
Coordinación logística para minimizar el tiempo fuera de servicio de su material volumétrico crítico.
¿Listo para calibrar sus balones de aforo, probetas o picnómetros? Conozca nuestros servicios de metrología o solicite un presupuesto personalizado. Nuestro equipo confirmará los puntos de calibración, la CMC aplicable y la logística para su material volumétrico.
Ejemplo ilustrativo de certificado de calibración
Los certificados acreditados emitidos por ELICROM documentan la trazabilidad metrológica al SI, el error de volumen en cada punto, la incertidumbre expandida (k = 2, ~95 % de confianza) y las condiciones de calibración. A continuación se presenta un ejemplo representativo con datos anonimizados; la estructura corresponde a un certificado real de calibración de un balón de aforo de 1000 ml.
🔒 Nota de confidencialidad: Los nombres de clientes, direcciones, números de serie, identificaciones internas y demás datos propios del usuario han sido omitidos o sustituidos con fines ilustrativos.
El certificado completo incluye además las notas metrológicas (GUM, ISO 4787), las condiciones ambientales registradas y la autorización del responsable técnico con firma electrónica. Asimismo, cada informe puede verificarse mediante el código QR impreso, que enlaza al PDF original firmado digitalmente.
Preguntas frecuentes sobre calibración de balones de aforo, probetas y picnómetros
¿Cada cuánto debo calibrar mi material volumétrico de vidrio?
La frecuencia depende del uso, la criticidad del proceso y el historial de deriva del instrumento. Como referencia, la práctica habitual establece intervalos de 12 a 24 meses para balones de aforo y probetas de uso regular en laboratorios de análisis, y de 12 meses para picnómetros empleados en determinación de densidad. No obstante, ELICROM recomienda definir el intervalo mediante un análisis de riesgo basado en el historial de deriva y en las exigencias de su sistema de calidad.
¿Qué es el método gravimétrico?
Es el método de referencia para calibrar volumen: el instrumento se llena con agua de calibración, se pesa en una balanza analítica y la masa se convierte a volumen mediante el factor Z, que corrige por la densidad del agua, el empuje del aire y la temperatura. Al basarse en la masa (magnitud de altísima exactitud) y en constantes físicas bien conocidas, ofrece la menor incertidumbre y es el método exigido por ISO 4787.
¿Cuál es la diferencia entre un balón de aforo y una probeta graduada?
El balón de aforo posee una única marca de aforo y entrega un volumen fijo con muy alta exactitud, mientras que la probeta graduada permite leer volúmenes variables en una escala con menor exactitud. Ambos se calibran por el método gravimétrico, pero el balón se evalúa en su capacidad nominal y la probeta puede calibrarse en uno o varios puntos de la escala.
¿Para qué se usa un picnómetro y cómo se calibra?
El picnómetro es un recipiente de vidrio con bulbo calibrado y tapón esmerilado que se emplea para determinar la densidad de líquidos y sólidos. Su calibración consiste en determinar la capacidad del bulbo a temperatura controlada mediante el método gravimétrico. ELICROM calibra picnómetros tipo Gay-Lussac (tipo 3), Reischauer (tipo 4), Hubbard (tipo 5) y con termómetro acoplado (tipo 6).
¿Qué rango de volumen cubre ELICROM?
Nuestro alcance acreditado en Guayaquil cubre balones de aforo desde 10 ml hasta 5000 ml, probetas graduadas hasta 2000 ml y picnómetros hasta 100 ml. Para instrumentos o capacidades específicas, le recomendamos confirmar el alcance vigente antes de programar el servicio.
¿Necesita calibrar sus balones de aforo, probetas o picnómetros?
ELICROM calibra material volumétrico de vidrio por método gravimétrico, con certificados trazables ISO/IEC 17025 y CMC publicadas —de mililitros a litros.
