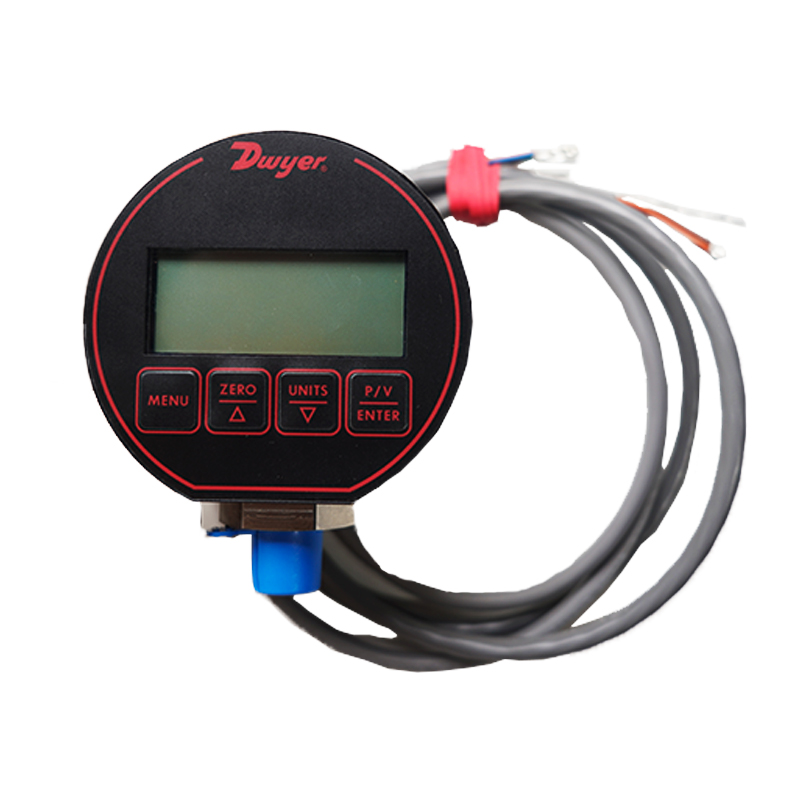

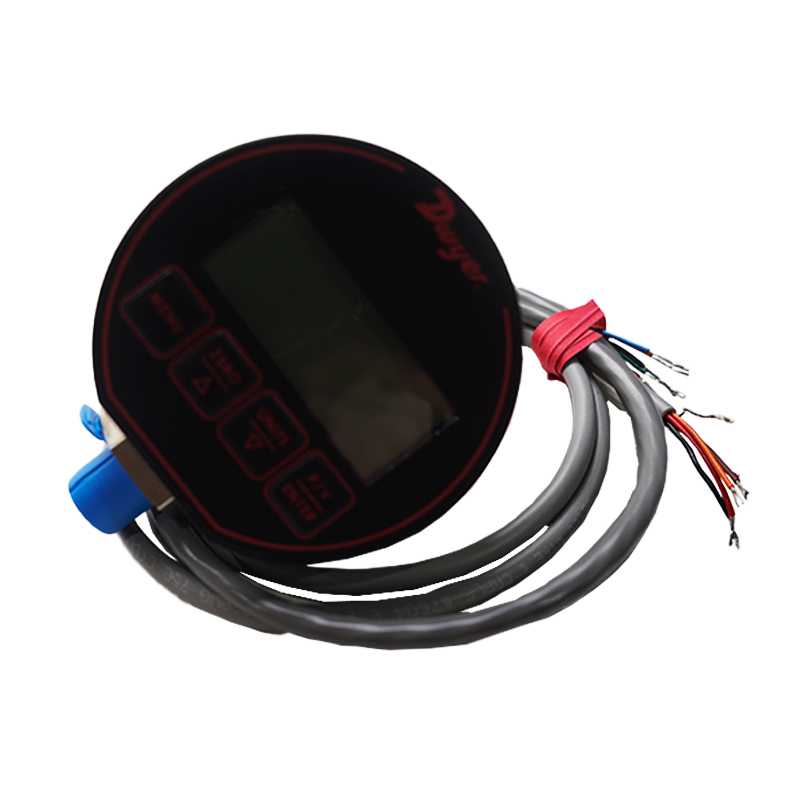

Medidor de presión digital, unidades de ingeniería elegibles: 5000 psig, 351.5 kg/cm², 344.8 bar
El medidor de presión digital SERIE DPG-200 una exactitud de ±0.25% de la escala completa. La pantalla digital de 4 dígitos reduce la posibilidad de error de lectura al eliminar los errores de paralaje causados por los medidores analógicos. El DPG-200 está empaquetado en una caja duradera de aluminio extruido, diseñada para cumplir con la norma NEMA 4X (IP66). La unidad es alimentada por 12-24 VCC/VCA y contiene dos puntos de ajuste de alarma y una salida de proceso de 4-20 mA. Un teclado de cuatro botones permite acceder fácilmente a las funciones. Estas funciones incluyen retroiluminación, picos y valles, cero automático y conversión de unidades de presión.
Especificaciones técnicas:
-Rango: 5000 psig, 351.5 kg / cm², 344.8 bar
-Tamaño: 3" diámetro externo x 1.90" de profundidad.
-Conexión: 1/4" macho NPT de Acero inoxidable.
-Material de Carcasa: frente y dorso de policarbonato negro, gabinete de Aluminio extruido anodizado con estrías hundidas, recubrimiento de policarbonato.
-Exactitud: 0.25% FS, ± 1 dígitos menos significativos.
-Límites de Temperatura: 0 a 70º C
-Pantalla: LCD de 4 dígitos (0.425" Altura x 0.234" Anchura).
-Aplicación: Compatible con líquidos y gases no combustibles.
-Límites de Presión: 7500 PSI para el rango de 5000 PSI.
Especificaciones del interruptor:
-Tipo de interruptor: 2 Contactos 1P2T de forma C.
-Clasificación Eléctrica: 0.5A a 125Vca resistivo, 1A a 24 Vcc.
-Diferencial de Relé: 1 digito menos significativo.
-Conexiones Eléctricas: Cable de 3 pies (0.91 m).
-Orientación de Montaje. Puede montarse en cualquier posición.
-Regulación del punto de ajuste: Mediante menú.
Especificaciones del transmisor:
-Requisitos de Alimentación: 12-24 Vca +/- 20% 50-400 Hz, 12-24 Vcc +/- 20%.
-Señal de Salida: 4 a 20 mA.
-Resistencia de Bucle: 600 Ohmios máximo.
-Consumo de Energía: 0.8 W máximo.
-Clasificación de Gabinete:(IP66)
